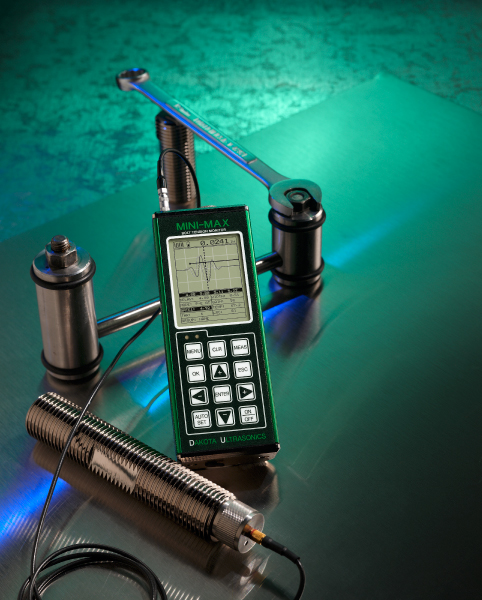

MODEL: MINI-MAX
HÃNG SẢN XUẤT: DAKOTA ULTRASONICS
XUẤT XỨ: HOA KỲ
MÔ TẢ CHUNG:
Là thiết bị giúp xác định tải trọng trên một nhóm bu lông, thông qua việc đo độ dãn dài bằng phương pháp siêu âm.
THÔNG SỐ KĨ THUẬT:
* Thông số vật lý :
- Trọng lượng: 13.5 ounces (với pin).
- Kích thước: WxHxD: 63,5 mm x 165 mm x 31,5 mm
- Nhiệt độ hoạt động: -14˚ để 140F (-10˚ đến 60C).
- Bàn phím: Dạng màng với mười hai phím xúc bấm.
- Vỏ hộp: Nhôm định hình mạ niken (có gioăng kín).
- Dữ liệu đầu ra: cổng nối tiếp RS232 hai hướng; Phần mềm trên windows
- Màn hình: VGA 1/8 inches đơn sắc (240 x 160 pixels); diện tích quan sát 2,4 x 1.8in (62 x 45.7mm); Đèn backlight
* Thông số bộ phát siêu âm
- Chế độ đo: Pulse-Echo, Pulse-Echo w / Gate (tinh chỉnh)
- Bộ phát xung: xung sóng vuông có thể điều chỉnh độ rộng xung (tăng đột biến, mỏng, rộng).
- Bộ thu: bằng tay hoặc AGC kiểm soát được với 40 dB.
- Thời gian: 10 bit 250 MHz số hóa.
- Vận tốc sóng âm : 1250 đến 9999 mét/ giây
* Đầu dò :
- Kiểu đầu dò : kép (1-10Mhz)
* Đo đạc
- Phạm vi: Từ 1-96 inch (25,4-244 cm).
- Các đại lượng đo:
- Thời gian - nano giây.
-Độ giãn dài - Thay đổi chiều dài (inches / triệu-limeters).
-Load - Lực tải (pounds KIP hoặc megapascals MPa).
-Stress - Lực lượng căng thẳng cho đơn vị diện tích áp dụng (inches mỗi inch chiều dài hoặc mm mỗi millimet chiều dài).
-Strain% - Tỷ lệ kéo dài theo chiều dài hiệu quả.
- Độ phân giải: +/- 0.00001 inch (0,0001 mm).
- Dải vận tốc: 0,0492-0,3937 inches / micro giây (trong / ms) (1.250 đến 9.999 mét / giây).
